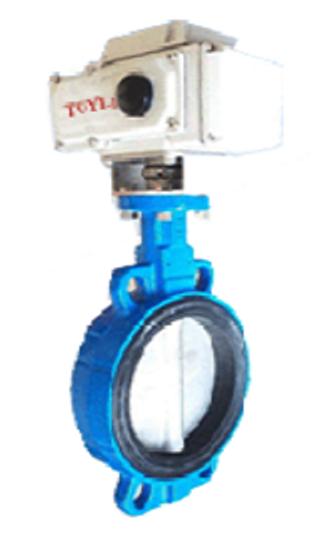

BV系列蝶阀可广泛应用于水，气 油，化工，造船，食品 医药等领域的隔离和调节
材质：
阀体 – GG50灰铸铁
阀板 - 不锈钢316 阀杆 - 不锈钢410
阀座材质：
材料种类 适用温度 适用介质
NBR(丁晴橡胶) -10-+82℃ 燃料、海水
EPDM(乙丙橡胶) -20-+110℃ 水、弱酸类
FPM(氟橡胶) -20-+210℃ 热气，卤代氢
PTFE(聚四氟乙烯) 10-+120℃ 浓酸,热水,蒸汽
注:选错阀座材质会导致阀门故障，而阀座材质是否合适取决于工作压力、温度及介质种类(包括清洁介质)。
泄漏： 标准型 - 在16 bar时紧关
松动型- 在6 bar时紧关
流速：为避免空隙、噪音、振动等现象所需的最大流速分别为：液体 - 5 m/s ，气体 - 50 m/s。
扭矩：
小于100mm蝶阀的操作扭矩大体上由下列三部分造成：
1. 阀座扭矩：用以克服橡胶座的摩檫
2. 轴承扭矩：用以克服阀杆轴与轴承间的摩檫
动态扭矩：由高流速引起阀门部分开启而造成压差从而形成该扭矩
特点：
安装：夹在两个法兰间
适配法兰： PN6，PN10，PN16（其它也可提供）
阀门关闭压力：6 bar, 10 bar, 16 bar
注：订货时请务必注明阀门关闭压力。
功能：隔离或调节
技术参数：
扭矩参考：
公称尺寸 压 力 Kvs
(mm) 6bar 10bar 16bar 25bar
50 14Nm 14Nm 15Nm 15Nm 118
65 14Nm 14Nm 17Nm 20Nm 258
80 19Nm 19Nm 22Nm 40Nm 510
100 33Nm 33Nm 34Nm 50Nm 926
125 46Nm 46Nm 48Nm 70Nm 1500
150 72Nm 72Nm 73Nm 95Nm 2170
200 145Nm 145Nm 155Nm 220Nm 3842
250 230Nm 230Nm 236Nm 320Nm 5014
300 320Nm 320Nm 330Nm 421Nm 9230
注：
l 以上表中的扭矩值都是“湿”（水和其它非润滑介质）开/关场合。对于“干”（非润滑、干燥气体介质）使用场合x 1.15；对于“润滑介质”（洁净、非侵蚀性介质）使用场合 x 0.85。
l 当决定操作装置时，乘以上述扭矩的1.25。
在一定条件下，流体动力扭矩相等或超过阀座开关扭矩，设计阀门系统时，必须考虑流体动力扭矩已确定选择合适的驱动装置。
订货型号：
| 货 号 |
货物名称 |
| BV50 |
DN50蝶阀118Kvs |
| BV65 |
DN65蝶阀258Kvs |
| BV80 |
DN80蝶阀510Kvs |
| BV100 |
DN100蝶阀926Kvs |
| BV125 |
DN125蝶阀1500Kvs |
| BV150 |
DN150蝶阀2170Kvs |
| BV200 |
DN200蝶阀2942Kvs |
| BV250 |
DN250蝶阀5014Kvs |
| BV300 |
DN300蝶阀9230Kvs |
蝶阀阀体 *1、大口径可视需要提供 *2、正常供货为EPDM阀体，如需要其它材质，请在订货时注明。
蝶阀执行器
| 货 号 |
货物名称 |
| BA160 |
60Nm,24Vac执行器 |
| BA260 |
60Nm,24Vdc执行器 |
| BA360 |
60Nm,230/110Vac执行器 |
| BA180 |
80Nm,24Vac执行器 |
| BA280 |
80Nm,24Vdc执行器 |
| BA380 |
80Nm,230/110Vac执行器 |
| BA1150 |
150Nm,24Vac执行器 |
| BA2150 |
150Nm,24Vdc执行器 |
| BA3150 |
150Nm,230/110Vac执行器 |
| BA1200 |
200Nm,24Vac执行器 |
| BA2200 |
200Nm,24Vdc执行器 |
| BA3200 |
200Nm,230/110Vac执行器 |
| BA1300 |
300Nm,24Vac执行器 |
| BA2300 |
300Nm,24Vdc执行器 |
| BA3300 |
300Nm,230/110Vac执行器 |
| BA1500 |
500Nm,24Vac执行器 |
| BA2500 |
500Nm,24Vdc执行器 |
| BA3500 |
500Nm,230/110Vac执行器 |
