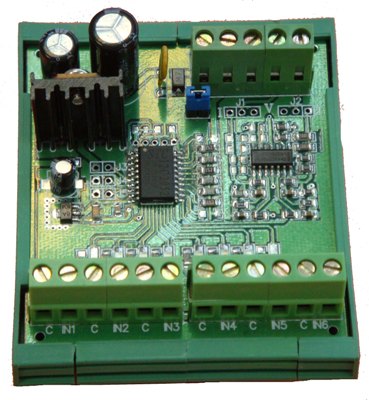

六通道数字输入扩展模块将6个无源开关信号接入一个模拟量输入通道。所产生的模拟量能通过控制器的数/模转换模块解码并生成内部数字状态，用以检测报警信息或其他状态信号的输入。



特点

● 降低安装成本，扩展现有DDC能力

● 可视的LED输入指示，便于调试

● 应用于照明控制、监视设备的状态



技术参数

电源: 24Vdc or Vac ± 10%

供电电流:         ≤50mA (电流模式)

                           ≤30mA (电压模式)

输入通道: 6个数字信号输入

输入范围: 7.5V(关）-17.5V（开）

与控制器的距离: 电压模式下最远25M

                            电流模式下最远1000M

输出: 输出模式可选电压/电流（I/V）

I电流输出: 0 to 20mA, 负载电阻≤250Ω

V电压输出: 0 to 10Vdc, 最大电流为1mA

LED: 有信号输入时，LED指示灯亮

尺寸: 72mm x 65 mm x 25mm

环境要求:

存放温度: -10℃ to + 70℃

操作温度: -10℃ to + 50℃

湿度: 0 to 90%RH 非冷凝





订货型号

IOD6   6通道数字输入扩展模块
